CA610 (Leaky Feeder)

Cable Coaxial Radiante (Leaky Feeder) Solo a pedido.
COD: CA610LF75-500
Detalle

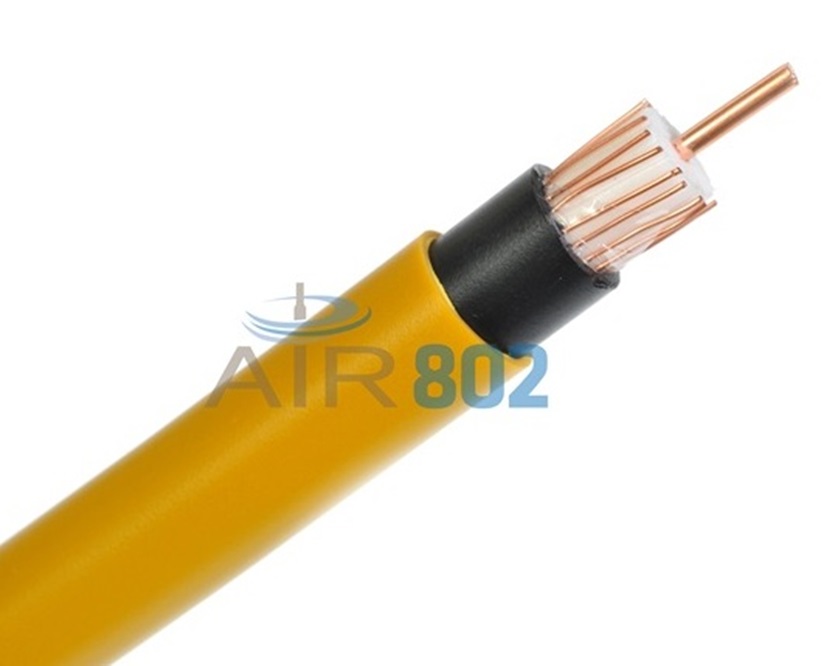

AIR802 fabrica el cable coaxial radiante CA610LF75 de 75 Ohms el cual tiene la aprobación de MSHA para el uso en la minería con una chaqueta bajo en humo y libre de halógeno LSZH (Low Smoke Zero Halogen) de hasta 450MHz. Este cable es usado con sistemas de radios inalámbricos VHF en edificios, estaciones de metro, mineras y túneles.

Aplicaciones
  • Sistemas Inalámbricos en Edificios
  • Estaciones de Metro
  • Mineras
  • Túneles
Especificaciones

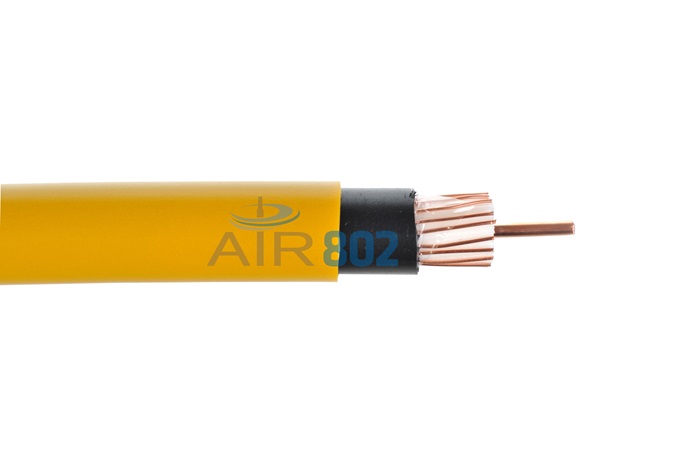

Construcción de Cable

Descripción

Material

mm

1. Conductor Interno

Cobre Solido

2.31

2. Dieléctrico

Polietileno inyectado con Espuma de Gas

9.53

3. Conductor Exterior

Hilo de Cobre Recocido

16 stands x 0.6 mm

4. Cinta

Cinta Mylar

---

5. Chaqueta Interna

Polietileno Negro de Baja Densidad

13

6. Chaqueta Exterior

Amarilla Bajo Humo Libre de Halógeno

15.5


Especificaciones Eléctricas

Características de Rendimiento

Valor

Impedancia

75 +/- 3 Ohms

Frecuencia Máxima

450 MHz

Velocidad de Propagación

87%

Resistencia Conductor Interno

≤  0.0045 Ω /m

Resistencia Conductor Externo

≤  0.0042 Ω /m

Capacitancia

51 +/- 2 pF/m

Inductancia

300 nH/m

Voltaje Máximo

48 Vrms

Corriente Máxima de Conductor Central

8 Arms

Atenuación

≤  1.8 dB / 100 m @ 30 MHz
≤  3.1 dB / 100 m @ 85 MHz
≤  4.15 dB / 100 m @ 150 MHz
≤  4.3 dB / 100 m @ 160 MHz
≤   6.1 dB / 100 m @ 450 MHz


Especificaciones Mecánicas y Físicas

Características de Rendimiento

Valor

Radio Mínimo de Flexibilidad

1 metro (3.3 pies)

Peso del Cable

0.23 kg/m

Rango Temperatura de Operación

-40º hasta 70º C (-40º hasta 158º F)

Rango Temperatura de Instalación Mínima

-15º C  (5º F)



Aprobación o Certificación

Número de Archivo

Mine Safety and Health Administration (MSHA)

07-KA130005-MSHA


Empaque

Detalles de Empaque

Valores

Largo de Cable por Rollo

500 metros  (1640 pies)

Peso por Rollo

150 kilos (300 lbs)
