AIR802 ® fabrica conectores de alta precisión y rendimiento. Esto incluye la frecuencia ultraelevada PL259 o el enchufe (macho) que está diseñado para trabajar con cables RG58 y 195 de la serie, como AIR802 ® CA195, Times Microwave LMR195 ® y tipos de cable coaxial de tamaño similar. Conector de selección es muy importante para asegurar el funcionamiento y la fiabilidad del producto. Conectores mal construidas causarán mayor ROE y pérdida de inserción que resulta en ruido eléctrico y problemas intermitentes. AIR802 ® fabrica grandes cantidades de conectores para nuestros clientes a nivel mundial, lo que nos permite ofrecer una calidad atractiva relación precio.
En la elección de conectores, que es importante para que coincida con uno de el tipo de cable que se utiliza, la impedancia (50 frente a 75 ohmios), el soporte de frecuencia, la pérdida de inserción, valor de tensión y especificaciones ambientales. Si usted es un aficionado considerar la compra de conectores para la instalación, le recomendamos que compre nuestros montajes de cable de antena prefabricados que han sido montados y probados profesionalmente.Instalación de conectores sin experiencia y equipo adecuado conducirá a los conectores mal terminados.

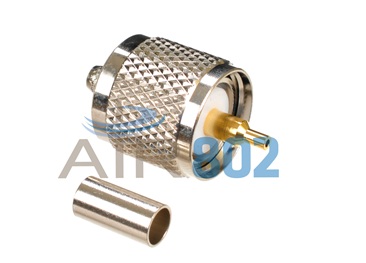

Conectores UHF enchufe (macho) se conocen como conectores PL259, que es un antiguo cuerpo de la señal nomenclatura menudo. El conector (hembra) se conoce como un conector SO239 menudo. Este conector coaxial es un plug UHF o PL259 (hombre). El conector UHF se enrosca y es de la época de la Segunda Guerra Mundial. Conectores UHF se utilizan para frecuencias desde DC a un máximo de 300 MHz debido a la impedancia no constante en toda la longitud del cable.Conectores de mala calidad apoyarán sustancialmente inferior a 300 MHz. Estos conectores son ampliamente utilizados en la radioafición amateur, banda ciudadana y la radio VHF marino.
ELECTRICAS | |
Impedancia | No Constante |
Rango de Frequencia | DC ~ 300 MHz |
Rango de Voltage | 500 Volts Peak |
Voltage de resistencia Dielectrica | 1000 Volts RMS |
Perdida de Insercion | .50 dB Max. |
MATERIAL | |
Cuerpo | Bronce enchapado en niquel |
Contacto | Bronce enchapado en oro |
Aislante | Teflon |
Ferrule | Bronce enchapado en niquel |
MECANICAS | |
Accesorios del Cable | Hex Braid Crimp |
Accesorios del conductor central | Solder |
Retencion del Cable | 40 lbs. Pull |
Union | 5/8 - 24 UNEF Threading |
Mating Torque | 15 inch pounds Max. |
AMBIENTAL | |
Temperatura | -67°F a 185°F (-55°C a 85° C) |
RoHS Compliant | Si |
Corrosion | MIL-Std. 202 Método 101 (Test Condición C) |
Ciclo de Temperatura | MIL-Std. 202 Método 102 (Test Condición C) |
Vibracion | MIL-Std. 202 Método 204 (Test Condición B) |
