400 (RG-8)

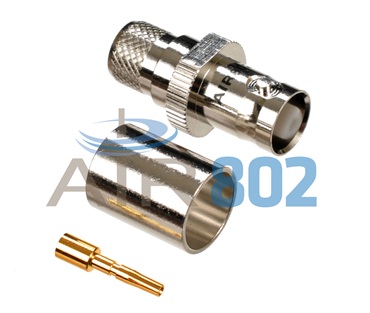

Conector Serie 400 Crimp BNC Hembra
COD: CN4BNCF
Detalle

Modelo AIR802® CN4BNCF es un jack BNC jack o conector de presión hembra para cables de tamaño AIR802 CA400, TImes Microwave LMR400, Belden 9913, Belden 7810, RG8 y cables coaxiales similares tamaño 50 ohm.

El BNC soportes conectados a Bayonet Neill Concelman y se desarrolló en la década de 1940. Los conectores pueden ser un poco confuso en cuanto a género. Aunque es menos común, hay un conector BNC polaridad inversa (RP). Esto no es un conector de tipo RP-BNC.

Especificaciones
ELÉCTRICA
Impedancia 50 ohms
Rango de frecuencia DC ~ 4 GHz
Tensión nominal 500 Volts Peak
Voltaje que soporta dieléctrico 1500 Volts RMS
Pérdida de inserción

0,2 dB máxima

VSWR 1.3 Max 0-4 GHz
MATERIAL
Cuerpo Latón niquelado
Contacto Latón chapado en oro
Aislante Teflon
Contera Latón niquelado
MECÁNICA
Accesorio Cable Hex Braid Crimp (0.429 ")
Director Adjunto del Centro Crimp Pin (0.128 ") o soldadura
Retención de Cable 60 libras. Jale
Apareamiento 2-Stud bayoneta por M39012
Par de acoplamiento 15 pulgadas libras Max.
AMBIENTAL
Temperatura -67 ° a 185 ° (-55 ° C a 85 ° C)
RoHS
Corrosión MIL-STD. 202 Método 101 (Condición de prueba B)
Temperatura Ciclismo MIL-STD. 202 Método 102 (Condición de prueba D)
Altitud MIL-STD. 202 Método 105 (Condición de prueba de C)
Vibración MIL-STD. 202 Método 202 (Condición de prueba D)
Resistencia a la humedad MIL-STD. 202 Método 106
Choque MIL-STD. 202 Método 202
Descargas* No se encontraron descargas disponibles para este producto.
