400 (RG-8)

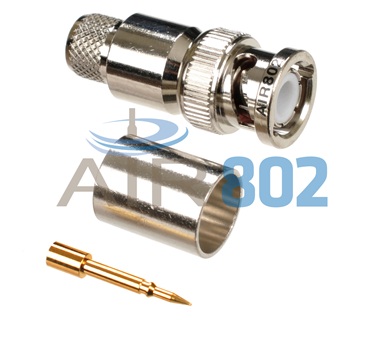

Conector Serie 400 Crimp BNC Macho
COD: CN4BNCM
Detalle

AIR802 ® fabrica conectores de alta precisión y rendimiento. Esto incluye el conector de presión macho BNC que está diseñado para trabajar con RG8, AIR802 ® CA400, de Times Microwave LMR400 ®, Belden ® 9913, 7810 tipos de cable coaxial Belden ®. Conector de selección es muy importante para asegurar el funcionamiento y la fiabilidad del producto. Conectores mal construidas causarán mayor ROE y pérdida de inserción que resulta en ruido eléctrico y problemas intermitentes. AIR802 ® fabrica grandes cantidades de conectores para nuestros clientes a nivel mundial, lo que nos permite ofrecer una calidad atractiva relación precio.

En la elección de conectores, que es importante para que coincida con uno de el tipo de cable que se utiliza, la impedancia (50 frente a 75 ohmios), el soporte de frecuencia, la pérdida de inserción, valor de tensión y especificaciones ambientales. Si usted es un aficionado considerar la compra de conectores para la instalación, le recomendamos que compre nuestros montajes de cable de antena prefabricados que han sido montados y probados profesionalmente.Instalación de conectores sin experiencia y equipo adecuado conducirá a los conectores mal terminados.

Este conector es un conector de tipo engarzado BNC macho para RG8, AIR802 ® CA400, WBC400, LMR400, Belden 9913, Belden 7810 cable coaxial. Este conector coaxial es un reemplazo directo para el Times Microwave ® TC-400-BM. La férula de conector se engarza con un engarce 0.429 pulgadas y el pin central puede ser soldado o doblado.

El BNC soportes conectados a Bayonet Neill Concelman y se desarrolló en la década de 1940. Los conectores pueden ser un poco confuso en cuanto a género. Aunque es menos común, hay un conector BNC polaridad inversa (RP). Esto no es un conector de tipo RP-BNC.

Especificaciones
ELECTRICAS
Impedancia 50 ohms
Rango de Frequencia DC ~ 4 GHz
Rango de Voltage 500 Volts Peak
Voltage de resistencia Dielectrica 1500 Volts RMS
Perdida de Insercion

0.2 dB Maximum

VSWR 1.3 Max 0-4 GHz
MATERIAL
Cuerpo Bronce enchapado en niquel
Contacto Bronce enchapado en oro
Aislante Teflon
Casquillo Bronce enchapado en oro
MECANICAS
Accesorios para Cable Hex Braid Crimp (.429")
Accesorios del conductor central Crimp Pin (.128") or Solder
Retencion del Cable 60 lbs. Pull
Union 2-Stud Bayonet Coupling per M39012
Mating Torque 15 inch pounds Max.
AMBIENTAL
Temperatura -67° a 185° (-55°C a 85° C)
A prueba de agua  With Heat Shrink Tubing
RoHS Compliant Si
Corrosion MIL-Std. 202 Metod 101 (Test Condicion B)
Ciclo de Temperatura MIL-Std. 202 Metod 102 (Test Condicion D)
Altitud MIL-Std. 202 Metod 105 (Test Condicion C)
Vibracion MIL-Std. 202 Metod 202 (Test Condicion D)
Resistencia de Humedad MIL-Std. 202 Metod 106
Shock MIL-Std. 202 Metod 202
Military MIL-C-39012 Donde sea aplicable.
Descargas* No se encontraron descargas disponibles para este producto.
