400 (RG-8)

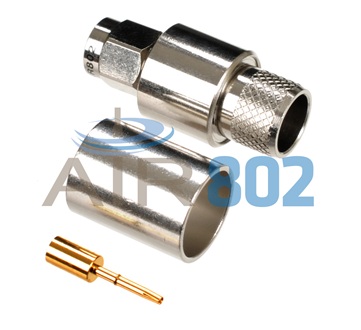

Conector Serie 400 Crimp RP-SMA Macho
COD: CN4RSPC
Detalle

AIR802 ® fabrica conectores de alta precisión y rendimiento. Conector de selección es muy importante para asegurar el funcionamiento y la fiabilidad del producto. Conectores mal construidas causarán mayor ROE y pérdida de inserción que resulta en ruido eléctrico y problemas intermitentes. AIR802 ® fabrica grandes cantidades de conectores para nuestros clientes a nivel mundial, lo que nos permite ofrecer una calidad atractiva relación precio.

En la elección de conectores, que es importante para que coincida con uno de el tipo de cable que se utiliza, la impedancia (50 frente a 75 ohmios), el soporte de frecuencia, la pérdida de inserción, valor de tensión y especificaciones ambientales. Si usted es un aficionado considerar la compra de conectores para la instalación, le recomendamos que compre nuestros montajes de cable de antena prefabricados que han sido montados y probados profesionalmente. Instalación de conectores sin experiencia y equipo adecuado conducirá a los conectores mal terminados.

Este conector es plug RP-SMA para RG8 y cables de tipo 400-Series.Los conectores pueden ser un poco confusos en cuanto a género. También hay polaridad SMA inverso (RP) y conectores SMA regulares. RP-SMA es común con muchos de los productos inalámbricos. El enchufe RP-SMA es un conector macho. Se tiene roscas en el interior y el pasador no sobresale desde el interior del conector. Esto causa confusión para muchos no están familiarizados con diversos tipos de conectores que conducen a creer que esta es la mujer, sin embargo, es el macho. Por lo general, preferimos el término, el enchufe, con el fin de evitar esta confusión.

Especificaciones
ELECTRICAS
Impedancia 50 ohms
Rango de Frequencia DC ~ 11 GHz
Rango de Voltage 500 Volts Peak
Voltage de resistencia Dielectrica 1000 Volts RMS
Perdida de Insercion .20 dB Max.
MATERIAL
Cuerpo Bronce enchapado en niquel
Contacto Bronce enchapado en oro
Aislante TFE
Ferrule Bronce enchapado en niquel
MECANICAS
Accesorios de Cable  Hex Braid Crimp
Accesorios del conductor central Crimp or Solder
Retencion del Cable 60 lbs. Pull
Union 1/4 - 36 UNEF Threading
Mating Torque 15 inch pounds Maximum
AMBIENTAL
Temperatura -67°F a 185°F (-55°C a 85° C)
A prueba de agua  Conectores tipo RP-SMA son diseñados a prueba de agua
RoHS Compliant Si
Corrosion MIL-Std. 202 Método 101 (Test Condición B)
Ciclo de Temperatura MIL-Std. 202 Método 102 (Test Condición C)
Altitud MIL-Std. 202 Método 105 (Test Condición C)
Vibracion MIL-Std. 202 Método 204 (Test Condición D)
Resistencia a la Humedad MIL-Std. 202 Método 106 (Test Condición B)
Descargas* No se encontraron descargas disponibles para este producto.
