400 (RG-8)

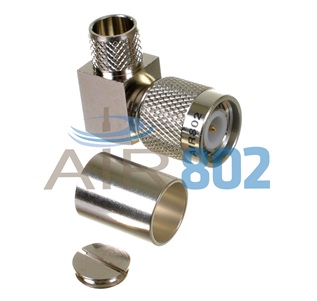

Conector Serie 400 Crimp TNC Macho Angulo Recto
COD: CN4TNPRA
Detalle

Model CN4TNPRA is a TNC plug or male right angle crimp connector sized to fit AIR802 CA400, Times Microwave LMR400, RG8, Belden 9913 and equivalent size 50 ohm impedance cables.

TNC connectors are miniature threaded versions of the BNC connector with 50 ohm impedance. There are both TNC and RP-TNC type connectors. It is quite common for these to be confused. The TNC male plug right angle has a pin protruding. However the RP-TNC male has a center receptacle thus causing those unfamiliar to be confused. We often use the terms plug for male and jack for female since plug and jack tend to lead to less confusion. TNC connectors are utilized in a broad range of applications.

Especificaciones
ELÉCTRICA
Impedancia 50 ohms
Rango de frecuencia DC ~ 11 GHz
Tensión nominal 500 Volts Peak
Voltaje que soporta dieléctrico 1500 Volts RMS
Pérdida de inserción 0,18 dB a 9 GHz
VSWR 1.35
MATERIAL
Cuerpo Latón niquelado
Contacto Latón chapado en oro
Aislante TFE
Contera Latón niquelado
MECÁNICA
Accesorio Cable Hex Braid Crimp
Director Adjunto del Centro Crimp o Solder Pin
Retención de Cable 20 a 100 libras. Jale
Apareamiento 7/16-28 Fuerza acoplamiento roscado
Par de acoplamiento 15 pulgadas libras Max.
AMBIENTAL
Temperatura -67 ° F a 185 ° F (-55 ° C a 85 ° C)
RoHS
Corrosión MIL-STD. 202 Método 101 (Condición de prueba B)
Temperatura Ciclismo MIL-STD. 202 Método 102 (Condición de prueba D)
Altitud MIL-STD. 202 Método 105 (Condición de prueba de C)
Vibración MIL-STD. 202 Método 204 (Condición de prueba D)
Resistencia a la humedad MIL-STD. 202 Método 106
Descargas* No se encontraron descargas disponibles para este producto.
