Panel

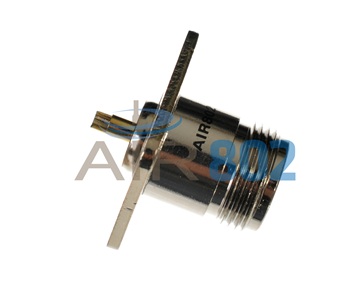

Conector Hembra Panel 4-Orificios
COD: CNNPMFS
Detalle

AIR802™ fabrica conectores de alta precisión y rendimiento. La selección de conectores es de extrema importancia para asegurara una apropiada operación y confiabilidad. Conectores de baja calidad causan una pérdida mayor de inserción y VSWR resultando ruido y problemas intermitentes. AIR802™ fabrica una gran cantidad de conectores para todos nuestros clientes en el mundo lo cual nos permite proveer un producto de buena calidad a un buen precio.

Al elegir un conector es importante considerar los siguientes factores, usar el tipo de cable apropiado, la impedancia (50 versus 75 ohms), la frecuencia que soporta, pérdida de inserción, rango de voltaje y especificaciones de medio ambiente. Si Ud. es una amateur que está considerando comprar conectores para instalar, le recomendamos adquirir nuestro cable de antena pre-fabricado el cual ha sido ensamblado y testeado profesionalmente. La instalacion de conectores sin la experiencia y el equipo apropiado llevara a una mala terminacion del conector.

Este es un conector N-hembra. Los conectores tipo-N son fabricados en ambas versiones 50 y 75 ohm. Nuestra variedad de conectores tipo-N son todos de 50 ohm.



Especificaciones
ELECTRICAS
Impedancia 50 ohms
Rango de Frequencia DC ~ 11 GHz
Rango de Voltage 1500 Volts Peak
Voltage de resistencia Dielectrica 2500 Volts RMS
Perdida de insercion .20 dB Max.
MATERIAL
Cuerpo Bronce enchapado en niquel
Contacto Bronce enchapado en oro
Aislante TFE
Ferrule Bronce enchapado en niquel
MECANICAS
Accesorios de Cable N/A
Accesorios del conductor central Solder
Retencion del Cable N/A
Union 5/8 - 24 UNEF Threading
Mating Torque 15 inch pounds Max.
AMBIENTAL
Temperatura -67°F a 185°F (-55°C a 85° C)
A prueba de agua  Conectores tipo-N son diseñados a prueba de agua
RoHS Compliant Si
Corrosion MIL-Std. 202 Método 101 (Test Condición C)
Ciclo de Temperatura MIL-Std. 202 Método 102 (Test Condición C)
Altitud MIL-Std. 202 Método 105 (Test Condición C)
Vibracion MIL-Std. 202 Método 204 (Test Condición B)
Resistencia a la Humedad MIL-Std. 202 Método 106 (Test Condición B)
