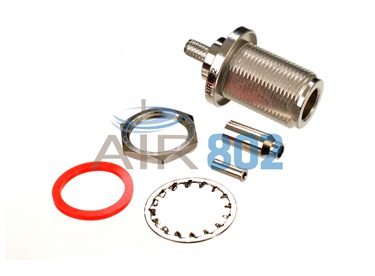

Modelo AIR802 CN1NFB es un conector coaxial de presión N Jack-hembra Bulkhead para cables tamaño AIR802 CA100, Times Microwave LMR100, y cable RG316/174/188.
AIR802® elabora adaptadores y conectores de alta precisión. La selección de adaptadores y conectores es extramadamente importante para asegurar una operación apropiada y confiable. Los adaptadores y/o conectores pobremente construidos causarán una alta VSWR e insertan una perdida, resultando en ruidos eléctricos y discrepancias intermitentes.
Especificaciones
| ELÉCTRICA | |
| Impedancia | 50 ohms |
| Rango de frecuencia | DC a 6 GHz |
| Tensión nominal | 500 Volts Peak |
| Voltaje que soporta dieléctrico | 1000 Volts RMS |
| Pérdida de inserción |
0.15 dB Max. |
| MATERIAL | |
| Cuerpo | Latón chapado en oro |
| Contacto | Latón chapado en oro |
| Aislante | TFE |
| Contera | Latón chapado en oro |
| MECÁNICA | |
| Accesorio Cable | Hex Braid Crimp |
| Director Adjunto del Centro | Soldadura |
| Retención de Cable | 20 libras. Jale |
| Apareamiento | 1/4 - 36 Fuerza de acoplamiento roscado |
| Par de acoplamiento | De 7 a 10 libras por pulgada Máximo |
| AMBIENTAL | |
| Temperatura | -67 ° F a 185 ° F (-55 ° C a 85 ° C) |
| RoHS | Sí |
| Corrosión | MIL-STD. 202 Método 101 (Condición de prueba B) |
| Temperatura Ciclismo | MIL-STD. 202 Método 102 (Condición de prueba de C) |
| Altitud | MIL-STD. 202 Método 105 (Condición de prueba de C) |
| Vibración | MIL-STD. 202 Método 204 (Condición de prueba D) |
| Resistencia a la humedad | MIL-STD. 202 Método 106 (Condición de prueba B) |
