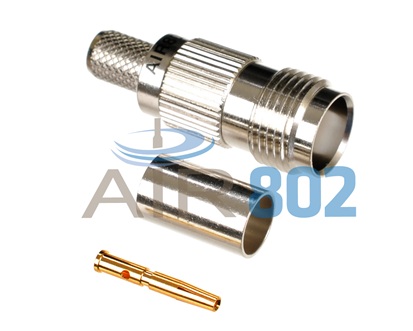

Modelo CN3TNJ es un conector TNC o conector de presión hembra de tamaño para adaptarse AIR802 ® CA240, Times Microwave LMR240 ®, RG8X, Belden 9258 y el tamaño de los cables 50 ohmios de impedancia equivalente. Este conector se compone de tres partes: el cuerpo, la férula y el pin.
Conectores TNC son versiones en miniatura de rosca del conector BNC con una impedancia de 50 ohmios. Hay tanto TNC y conectores de tipo RP-TNC. Es muy común que estos deben confundirse. El TNC hembra tiene un receptáculo en el centro. Sin embargo la hembra RP-TNC tiene una clavija central que sobresale por lo tanto haciendo que los que no conocen a confundirse. A menudo usamos el enchufe términos para hombres y jack para mujer desde enchufe y tienden a conducir a una menor confusión. Conectores TNC se utilizan en una amplia gama de aplicaciones.
| ELÉCTRICA | |
| Impedancia | 50 ohms |
| Rango de frecuencia | DC ~ 11 GHz |
| Tensión nominal | 500 Volts Peak |
| Voltaje que soporta dieléctrico | 1500 Volts RMS |
| Pérdida de inserción | 0,18 dB a 9 GHz |
| VSWR | 1.3 Máximo |
| MATERIAL | |
| Cuerpo | Latón niquelado |
| Contacto | Latón chapado en oro |
| Aislante | TFE |
| Contera | Latón niquelado |
| MECÁNICA | |
| Accesorio Cable | Hex Braid Crimp |
| Director Adjunto del Centro | Crimp o Solder Pin |
| Retención de Cable | 20 a 100 libras. Jale |
| Apareamiento | 7/16-28 Fuerza acoplamiento roscado |
| Par de acoplamiento | 15 pulgadas libras Max. |
| AMBIENTAL | |
| Temperatura | -67 ° F a 185 ° F (-55 ° C a 85 ° C) |
| RoHS | Sí |
| Corrosión | MIL-STD. 202 Método 101 (Condición de prueba B) |
| Temperatura Ciclismo | MIL-STD. 202 Método 102 (Condición de prueba D) |
| Altitud | MIL-STD. 202 Método 105 (Condición de prueba de C) |
| Vibración | MIL-STD. 202 Método 204 (Condición de prueba D) |
| Resistencia a la humedad | MIL-STD. 202 Método 106 |
