240 (RG-8X)
Imprimir

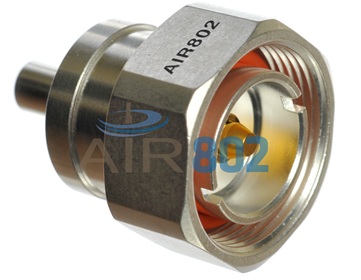

Modelo CN3716DNP es un DIN 7/16 cautivo para cables coaxiales de tamaño RG8X, AIR802 CA240, Times Microwave LMR240, Belden 9258, en 50 ohm.
El DIN 7/16 es un tipo de conector que se origina en Europa desde el “Deutsch Industries Norm” (DIN), que es un estándar alemán. Los 7/16 se refiere a diámetro exterior de interior (7mm) y el diámetro interior del contacto exterior (16mm).
Estos conectores de 50 ohms son populares para usar en la industria celular para su distorsión de intermodulación superiores (IMD) y el apoyo de los niveles de potencia más altos.
|
ELÉCTRICA |
|
|
Impedancia |
50 ohms |
|
Rango de frecuencia |
DC a 7.5 GHz |
|
Voltaje que soporta dieléctrico |
4,000 Vrms (nivel de mar) |
|
VSWR |
1.3 max @ DC a 7.5 GHz |
|
MATERIAL |
|
|
Cuerpo |
Latón chapado en plata |
|
Contacto (Pin) |
Latón chapado en oro |
|
Dieléctrico |
Teflon |
|
Tabique con ajuste a presión |
Latón chapado en plata |
|
Junta/Unión |
Caucha de Silicona (Naranja) |
|
Cáscara |
Latón chapado en plata |
|
MECÁNICA |
|
|
Apareamiento |
M29 x 1.5 |
|
Accesorios del Conductor Central |
Cautivo |
|
Acoplamiento Torque |
15 lb-ft o 20 N-m min. y 20 lb-ft o 28 N-m max. |
|
Durabilidad o apareamientos |
500 ciclos de mínima |
|
AMBIENTAL |
|
|
Temperatura |
-85°F a 329°F (-65°C a 165° C) |
|
Corrosión |
IEC 68, Part 2-1 (Ka) |
|
Vibración |
IEC 68, Part 2-6 |
|
Inmersión |
IEC 529, IP68 |
|
Choque |
IEC 68, Part 2-27 |
|
Choque Térmico |
IEC 68, Part 2-14 (Na) |
