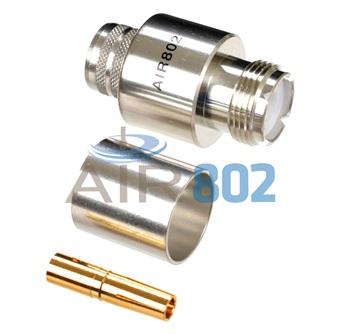

Este conector AIR802 ® es un UHF Jack (hembra) o el conector de estilo de SO-239 para cables AIR802 ® CA600, tiempos de microondas LMR600 ® o similares. El pin del centro puede ser soldado o puede ser conectado con nuestra herramienta de prensado TL-CRIMP06-2.
A fin de proporcionar rendimiento superior y longevidad AIR802 ® ha diseñado y fabricado este conector premium con Albaloy (cobre y estaño y Zinc) revestido de latón de tri-metal. Conectores estándar son níquel o plata bronce cromado. Este tri-metal (Albaloy) es un conector de clase premium proporciona el mejor rendimiento posible de thest. Ahora puede tener características de baja distorsión de intermodulación (IMD) y resistantencia de corrosión en un solo producto. Proporcionamos el siguiente gráfico para ilustrar las características positivas y negativas de cada tipo de placas.
|
ELÉCTRICA |
|
|
Impedancia |
No constante |
|
Rango de frecuencias |
DC ~ 300 MHz |
|
Tensión nominal |
500 Volts Peak |
|
Soportar la tensión dieléctrica |
1000 Volts RMS |
|
Pérdida de inserción |
< 0,20 dB |
|
MATERIAL |
|
|
Cuerpo |
Tri-Metal Albaloy (cobre y estaño y Zinc) revestidos de latón |
|
Contacto |
Oro bronce cromado |
|
Aislante |
TFE |
|
Virola |
Tri-Metal Albaloy (cobre y estaño y Zinc) revestidos de latón |
|
MECÁNICA |
|
|
Conexión de los cables |
Hex Crimp Braid |
|
Centro Director Adjunto |
Soldadura o Riza (a través de una nueva herramienta para ser lanzado aproximadamente 0 1 ct, 2010) |
|
Retención de cable |
Extracción de 60 libras |
|
Apareamiento |
5/8 - 24 FENU Threading acoplamiento |
|
Par de apareamiento |
Máximo de libras de 15 pulgadas |
|
MEDIO AMBIENTE |
|
|
Temperatura |
-67 ° F a 185 ° F (-55 ° C a 85 ° C) |
|
Compatible con RoHS |
Sí |
|
Corrosión |
Método de MIL-STD 202 101 (prueba de condición C) |
|
Temperatura de ciclismo |
Método de MIL-STD 202 102 (prueba de condición C) |
|
Altitud |
Método de 202 MIL-STD 105 (prueba de condición C) |
|
Vibración |
Método de MIL-STD 202 204 (prueba de condición B) |
|
Resistencia de humedad |
MIL-STD 202 método 106 (prueba de condición B) |
